Контроллер для управления светодиодными приборами MDMT-5500
Контроллер для управления светодиодными приборами MDMT-5500 предназначен для использования совместно со светодиодными приборами MDMT-5009, MDMT-5010, MDMT-964 RGBW, MDMT-254 RGBW и светодиодными лентами напряжением постоянного тока 24В. Контроллер позволяет создавать различные световые эффекты.
Контроллер оснащен защитой от короткого замыкания на каждый канал.
На передней панели блока расположены:
• Разъемы подключения кабеля управления DMX (IN, OUT) (1)
• Выключатель питания (2)
• ЧИП-переключатель для задания DMX адреса (3)
• Кабельный ввод с кабелем питания (4)
• Скоба (6) для установки страховочного троса
• Кабельный ввод с кабелем на 4 канала (5) для подключения светодиодных приборов. При этом каналы распределены по цветам проводов следующим образом:
• 1 канал – красный (R);
• 2 канал – зеленый (G);
• 3 канал – синий (B);
• 4 канал – белый (W).
Черный провод (+) является общим.

На задней панели блока расположены:
• резьбовая втулка М10 для возможности подвеса блока (7).
На боковых стенках блока закреплена капроновая ручка (8) для переноски изделия.
Указание мер безопасности
1. Подключение и эксплуатацию контроллера производить квалифицированным техническим персоналом, со строгим
соблюдением правил электробезопасности.
2. Металлоконструкции, к которым крепится прибор, должны быть заземлены и не иметь наведенного напряжения, во избежание выхода блока из строя и поражения электрическим током.
3. Подключение светодиодных приборов и кабелей управления DMX сигнала производить только при отключенном
контроллере.
4. Количество светодиодных приборов, подключаемых к выходу контроллера, определяется исходя из максимального выходного тока каждого канала.
5. Заземление контроллера осуществляется через корпус посредством кабеля питания.

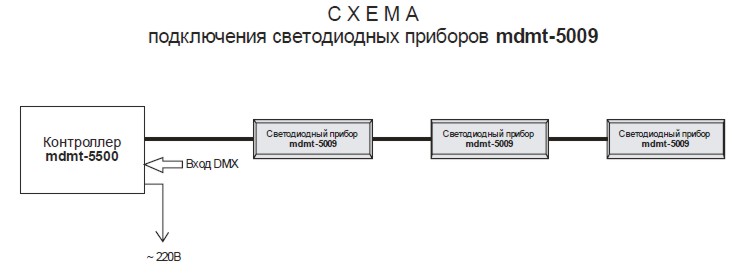

Вариант схемы подключения светодиодных приборов показан на рисунке ниже.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Напряжение сети, В
| 220(±10%) |
| Потребляемая мощность, Вт
| 350 |
| Выходное напряжение DC, B |
24 |
| Максимальный выходной ток каждого канала, А |
3 |
| Управление контроллером
| DMX-512 1990г. |
| Количество выходных каналов
| 4 |
| Диапазон рабочих температур, °С
| от -15 до +30 |
| Исполнение
| IP 44 |
| Габаритные размеры, мм
| 310х210х80 |
| Вес, кг
| 3,2 |
