Блок питания со встроенным контроллером MDMT-5000

Блок питания со встроенным контроллером MDMT-5000 предназначен для использования совместно со светодиодными рампами
MDMT-5001, MDMT-5002 RGBW, MDMT-5004 RGBW и позволяет создавать различные световые эффекты.
Контроллер блока питания позволяет управлять приборами в трех режимах:
   • на 512 DMX каналов – при прямой адресации для MDMT-5002 и
MDMT-5004
   • на 7 каналов управления внутренней программой – для MDMT-5002 и MDMT-5004
   • на 32 канала управления внутренней программой – для MDMT-5001.

Одновременно к блоку питания MDMT-5000 можно подключить до 4-х светодиодных рамп MDMT-5001 или MDMT-5002 и до 16-ти приборов MDMT-5004 посредством стабилизаторов MDMT-5003.

На передней панели блока расположены:

• Разъемы подключения кабеля управления DMX (IN, OUT) (1)
• Выключатель питания (2).
• DIP-переключатель для задания DMX адреса и выбора режима работы блока (3).
• Светодиод индикации наличия DMX сигнала (4).

На задней панели блока расположены:

• Кабельный ввод с кабелем питания (5) и разъемом ШР 20х3.
• Розетка ШР 20х3 (6) для подключения других блоков питания типа
MDMT-5000, MDMT-5200 и т.д.
• Выходные разъемы типа XLR-5 1-4 для подключения светодиодных рамп (7).
• Скоба (8) для установки страховочного троса.

На боковой стороне блока питания имеются резьбовые втулки М10 для возможности подвеса блока (9).

Указание мер зезопасности

1. Подключение и эксплуатацию блока питания производить квалифицированным техническим персоналом, со строгим
соблюдением правил электробезопасности. При несоблюдении данных правил, рекламации не принимаются и гарантия не сохраняется.
2. Металлоконструкции, к которым крепится прибор, должны быть заземлены и не иметь наведенного напряжения, во избежание выхода блока из строя.
3. Подключение светодиодных рамп и кабелей управления DMX сигнала производить только при отключенном блоке питания.

Подготовка блока питания к работе

1. Подсоединить к выходным разъемам (7) на задней панели блока питания необходимое количество светодиодных рамп (от одной до 4-х рамп).
2. Подсоединить кабели управления DMX к разъемам (1).
3. Выбрать режим работы контроллера DIP-переключателем (3).
4. Подсоединить блок питания к источнику 220В посредством кабеля питания (5) с ШР 20х3.
5. Подать напряжение на блок питания.
6. Блок питания готов к применению.

Режимы работы контроллера

1. Положение DIP-переключателей соответствует значению «0000» (для всех типов рамп, указанных в данном паспорте)
В этом случае контроллер управляется по 512 каналам прямой адресации, подключенных к нему рамп, причем номера каналов на выходных разъемах (7) распределяются следующим образом:
- выход № 1 – с 1 по 128 канал (для MDMT-5002 и MDMT-5004);
- с 1 по 8 канал (для MDMT-5001);
- выход № 2 – со 129 по 256 канал (для MDMT-5002 и MDMT-5004);
– cо 129 по 136 канал (для MDMT-5001);
- выход № 3 – с 257 по 384 канал (для MDMT-5002 и MDMT-5004);
– c 257 по 264 канал (для MDMT-5001);
- выход № 4 – с 385 по 512 канал (для MDMT-5002 и MDMT-5004);
– c 385 по 392 канал (для MDMT-5001);

2. Положение DIP-переключателей соответствует значению «0001-0506» (только для приборов MDMT-5002,
MDMT-5004)
В этом случае контроллер управляется по 7 каналам на каждом из выходов:
- 1 канал – красный; (от 0 до 255)
- 2 канал – зеленый; (от 0 до 255)
- 3 канал – синий; (от 0 до 255)
- 4 канал – белый; (от 0 до 255)
- 5 канал – изменение цвета и конфигурации эффектов:
- 6 канал – скорость и направление движения эффектов:
                 - max скорость – 0 и 255;
                 - уменьшение скорости, движение влево – 0-126;
                 - остановка – 127;
                 - увеличение скорости, движение вправо – 128-255;
- 7 канал – яркость (диммирование) фона (от 0 до 255)

3. Положение DIP-переключателей соответствует значению «0601 -0953» (только для приборов MDMT-5001).
В этом случае контроллер управляется по 32 каналам, причем номера каналов на выходных разъемах (7) распределяются следующим образом:
- выход № 1 – с 1 по 8 канал;
- выход № 2 – с 9 по 16 канал;
- выход № 3 – с 17 по 24 канал;
- выход № 4 – с 25 по 32 канал.

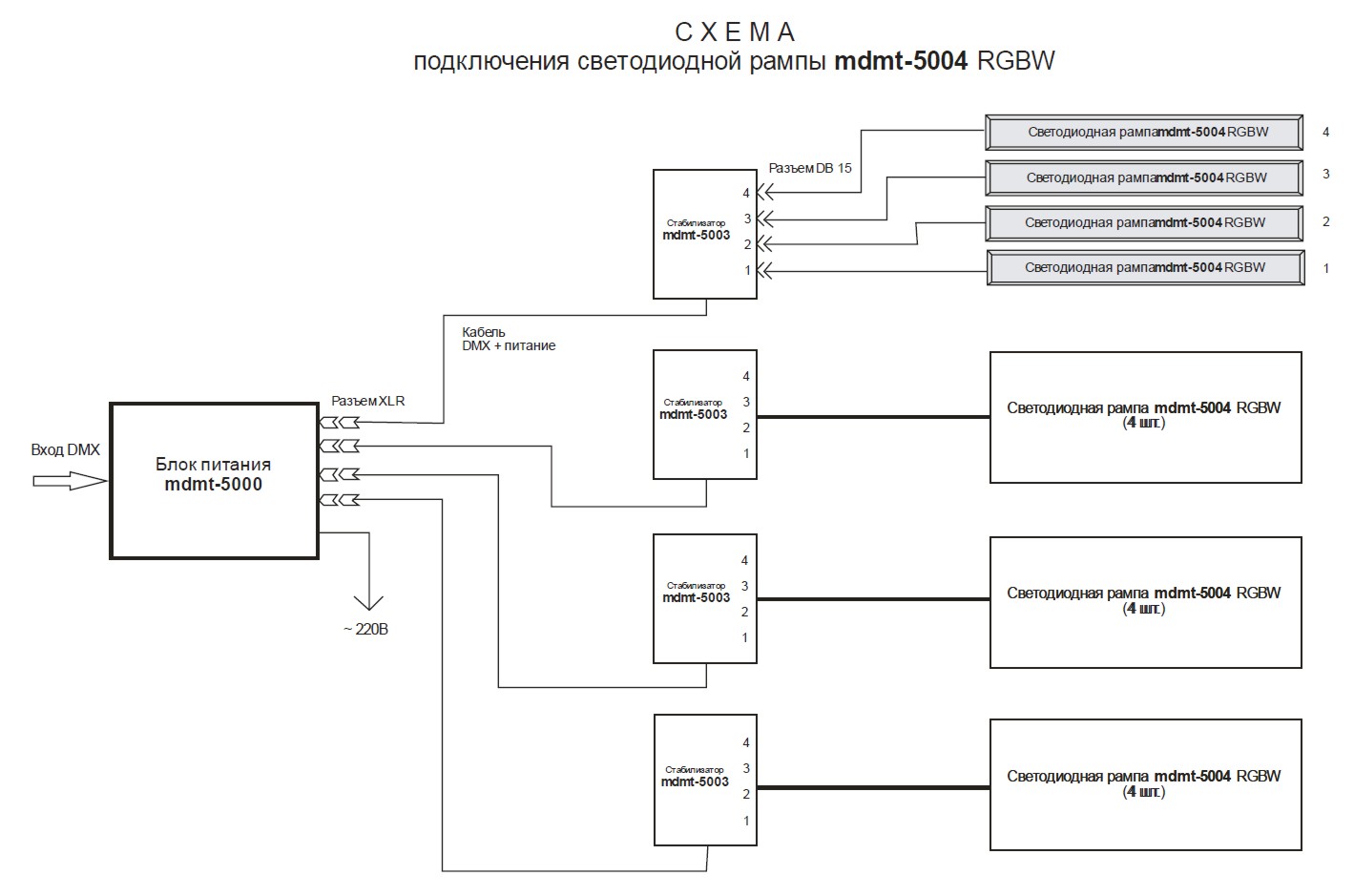

Вариант схемы подключения светодиодных рамп MDMT-5004 RGBW показан на рисунке ниже:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение сети, В 220(±10%)
Потребляемая мощность, Вт 350
Управление контроллером DMX-512 1990г.
Количество каналов управления контроллера до 512
Диапазон рабочих температур, °С от -15 до +30
Исполнение IP 44
Габаритные размеры, мм 330х210х80
Вес, кг 2,1
